El equipo de campo utilizado para un estudio de microzonificación sísmica en Antofagasta generalmente combina estaciones sísmicas de banda ancha con acelerógrafos triaxiales, desplegados en arreglos lineales o bidimensionales de hasta 48 canales. Estos instrumentos registran vibraciones ambientales y microtremores durante períodos prolongados, una tarea particularmente demandante en el árido entorno del Desierto de Atacama, donde las fluctuaciones térmicas diarias superan los 20°C y la estabilidad del acoplamiento con el suelo salino requiere geófonos de baja frecuencia con anclaje químico. La logística incluye fuentes activas como martillos instrumentados o caída de peso para ensayos MASW, cuya penetración de ondas superficiales se analiza luego con técnicas de inversión espectral. En sectores como el borde costero, donde los depósitos de arena eólica y limo salino presentan velocidades de onda de corte (Vs) inferiores a 250 m/s, los resultados condicionan directamente el coeficiente sísmico de diseño según la norma NCh433, mientras que hacia el sector centro-norte de la ciudad, los suelos gravosos de la Quebrada La Cadena muestran un perfil de Vs30 más favorable. La interacción entre las cuencas aluviales y el basamento rocoso fracturado del Jurásico hace indispensable una densa grilla de medición para evitar extrapolaciones erróneas en zona urbana consolidada.
La velocidad de onda de corte Vs30 en Antofagasta varía de 180 m/s en depósitos salinos costeros a más de 600 m/s en gravas aluviales densas, definiendo el espectro de diseño.
Enfoque y alcance

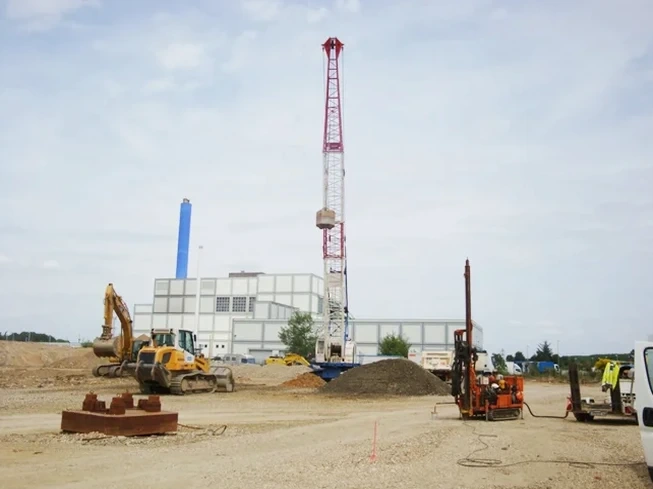

En Antofagasta, con frecuencia observamos que los informes preliminares de mecánica de suelos subestiman la amplificación sísmica en terrenos que visualmente parecen competentes, como las costras de yeso y cloruros del sector La Chimba. Esta aparente rigidez superficial enmascara depósitos granulares sueltos en profundidad, un fenómeno que la microzonificación revela al procesar las curvas de dispersión de ondas Rayleigh y las razones espectrales H/V. La metodología incorpora sondeos SPT profundos para correlacionar la velocidad de onda de corte con la densidad relativa in situ, un paso crítico donde la

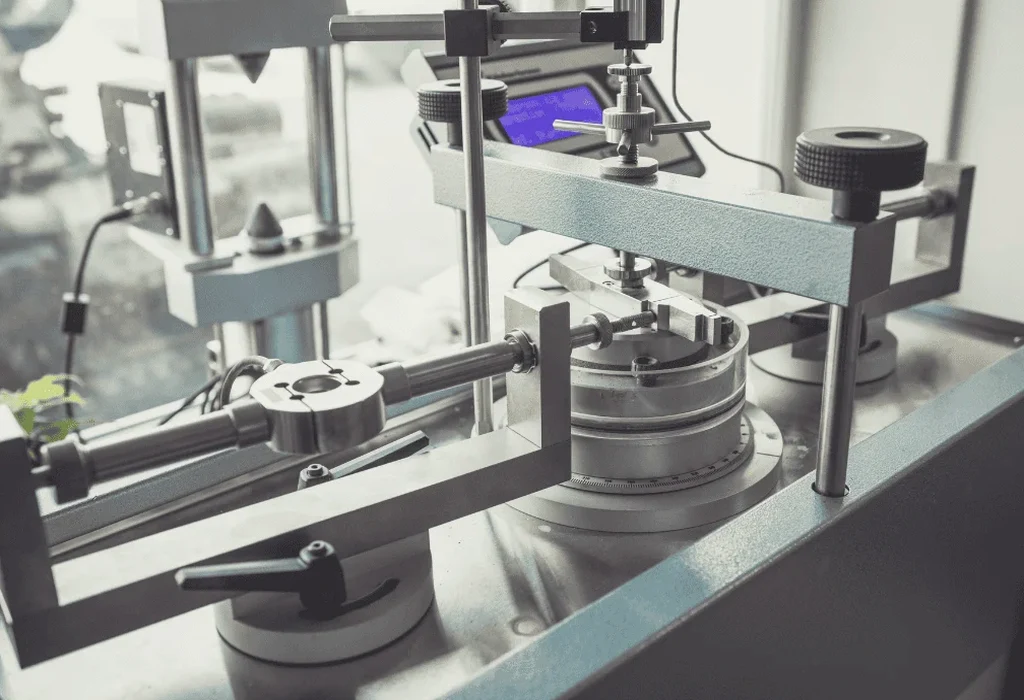

exploración con calicatas aporta muestras inalteradas para ensayos de columna resonante y corte cíclico en laboratorio. Además, la presencia de napa freática colgada en los rellenos artificiales del puerto obliga a evaluar el potencial de licuefacción mediante el
factor de seguridad ante sismos, integrando datos de CPT y granulometría. El producto final es un mapa de iso-períodos y espectros de respuesta específicos por zona, que reemplaza la clasificación genérica de suelo A, B o C por un modelo dinámico detallado de la cuenca antofagastina, optimizando así el diseño de estructuras de hormigón armado bajo los lineamientos del Decreto Supremo 61.
Factores del sitio
La diferencia de riesgo sísmico entre el sector centro-sur de Antofagasta, cercano a la Avenida Argentina, y el sector norte industrial, en las inmediaciones de La Negra, es sustancial. Mientras que la zona centro-sur se apoya parcialmente sobre depósitos de grava aluvial del Pleistoceno con un Vs30 que suele superar los 350 m/s, el área norte está dominada por potentes estratos de arena limosa eólica con intercalaciones de sales solubles, donde el período fundamental del suelo se alarga significativamente. Esta condición genera una amplificación de las ondas sísmicas de período medio, coincidiendo peligrosamente con el período de vibración de estructuras de 4 a 8 pisos, tan comunes en el borde costero. Ignorar la microzonificación en estos sectores implica diseñar con un espectro elástico inadecuado, subestimando las demandas de ductilidad sobre los elementos estructurales y las deformaciones laterales en los nudos de los marcos de hormigón armado. En los bordes de las quebradas secas, el riesgo se agrava por la posibilidad de desplazamiento lateral del terreno durante un evento de subducción como el registrado en Tocopilla en 2007, cuyas réplicas fueron intensamente percibidas en la capital regional.
Normas aplicables
NCh433.Of1996 Mod.2012 - Diseño sísmico de edificios, clasificación de suelos, NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, NCh 3328 - Crosshole y Downhole seismic testing, DS61 - Reglamento del Decreto con Fuerza de Ley N°458, Ley General de Urbanismo y Construcciones
Dudas habituales
¿Qué diferencia hay entre la clasificación sísmica de suelo del código y una microzonificación sísmica en Antofagasta?
La clasificación de la NCh433 asigna un tipo de suelo (A, B, C, etc.) basado en la velocidad de onda de corte promedio en 30 m (Vs30) de forma genérica. La microzonificación sísmica, en cambio, es un estudio específico de la cuenca de Antofagasta que genera espectros de respuesta y mapas de iso-períodos considerando la geometría del basamento rocoso, los efectos de borde de cuenca y la amplificación topográfica, proporcionando un nivel de detalle mucho mayor para el diseño estructural local.
¿Qué métodos geofísicos se utilizan para obtener la Vs30 en los suelos salinos de Antofagasta?
En los terrenos con alto contenido de sales y costras de Antofagasta, la refracción sísmica convencional a veces falla por inversión de velocidades. Por ello, combinamos el análisis de ondas superficiales en modo activo (MASW) con arreglos pasivos (método SPAC) usando geófonos de 4.5 Hz. Esta combinación permite resolver el perfil de Vs incluso bajo capas cementadas rígidas, identificando los estratos blandos subyacentes que controlan la amplificación dinámica.
¿Influye la topografía de los cerros de Antofagasta en el riesgo sísmico?
Sí, la topografía abrupta de los cerros costeros de Antofagasta genera efectos de amplificación en crestas y bordes de talud. Nuestros estudios incorporan análisis de respuesta sísmica 2D para cuantificar este efecto topográfico, el cual puede incrementar las aceleraciones espectrales en meseta hasta en un 40% respecto a la base del cerro, un factor no contemplado en los espectros normativos planos.
¿Cuál es el rango de inversión para un estudio de microzonificación sísmica en un proyecto en Antofagasta?
El costo de un estudio de microzonificación sísmica en Antofagasta varía según la extensión del área a cubrir y la densidad de puntos de medición requerida, oscilando generalmente entre $1.947.000 y $7.200.000. Esta inversión incluye la campaña de adquisición, el procesamiento avanzado de señales, la inversión de ondas superficiales y la modelación de respuesta de sitio 1D/2D hasta la emisión del informe técnico firmado por el profesional responsable.
